廣西房屋鑒定沒有圖紙?jiān)趺崔k

來源：本站發布時間：2021-01-14 瀏覽次數 :1683 次

房屋檢測鑒定時經常會出現由于各種原因?qū)е碌姆课萁ㄖY(jié)構圖紙缺失情況，給房屋檢測鑒定以及業主的裝修改造和后續房屋管理帶來諸多不便。因而，當房屋建筑結構圖紙缺失時，如何補全房屋建筑結構圖紙，做好房屋建筑結構圖紙測繪工作便顯得尤為重要。

一、房屋建筑結構圖紙測繪的主要內容

房屋建筑結構圖紙測繪包括建筑圖紙測繪和結構圖紙測繪。

建筑圖紙的測繪，應包括主要建筑平面，宜包括建筑立面圖、典型剖面圖，當存在多幢檢測房屋時，宜增加建筑總平面示意圖。

結構圖紙的測繪主要包括結構平面布置圖、主要結構構件截面尺寸、代表性構件的配筋等內容，必要時增加配筋構造、節點連接構造等詳圖。部分結構涉及結構加固房屋，尚應對新老建筑結構加以區分表述。有條件時宜繪制結構加固平面圖，并繪制相關加固節點。

二、房屋建筑結構圖紙測繪的主要步驟

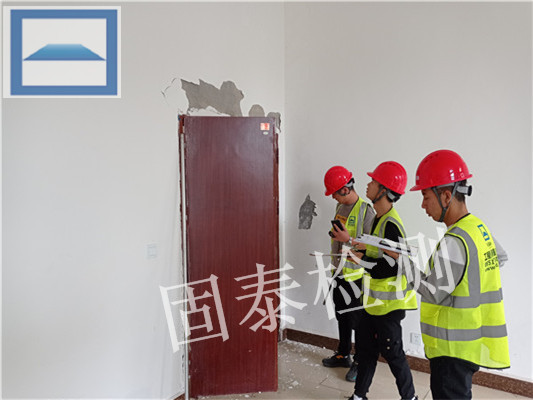

現場建筑結構圖紙測繪一般測繪建筑圖，然后在建筑圖基礎上測繪結構圖�，F(xiàn)場采用鋼卷尺和激光測距儀量測主要軸線間距、墻體的具體位置以及門窗洞口的平面位置和尺寸，采用鋼卷尺量測墻體厚度及柱的截面尺寸等；采用激光測距儀和鋼卷尺量測樓層凈高和門窗洞口的高度；終繪制房屋建筑測繪圖。

然后在房屋建筑圖紙測繪的基礎上，根據房屋的結構布置及傳力體系判別承重構件與非承重構件，對承重構件判別其材料類別。在此基礎上，對房屋承重墻、樓面梁、框架梁柱、樓（屋）面梁板等結構布置情況進行了現場實測。

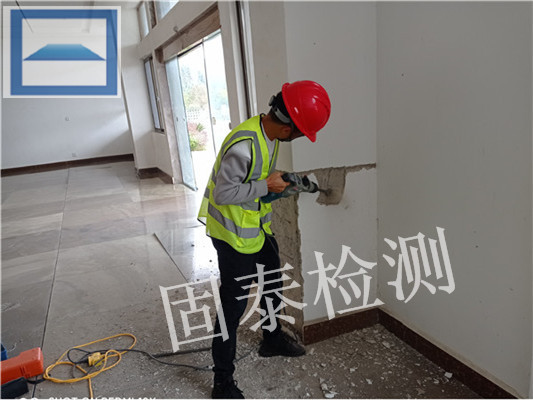

采用鋼卷尺和激光測距儀量測結構構件的平面位置及尺寸，采用鋼卷尺量測鋼筋混凝土梁板柱和鋼結構構件的截面尺寸、承重磚墻厚度以及磚柱截面尺寸。采用鋼筋探測儀對混凝土構件配筋分布情況進行檢測，并選取代表性的構件鑿去表面粉刷層及保護層，采用游標卡尺量測鋼筋直徑等。

終根據現場數據繪制房屋建筑結構測繪圖紙。

三、房屋建筑結構圖紙測繪的主要成果

當完成現場房屋測繪工作，并整理好相應測量數據，隨后根據相關測量數據按照?qǐng)D紙繪制要求繪制完成房屋建筑測繪圖和房屋結構測繪圖。

建筑測繪圖紙主要包括房屋建筑總平面圖、房屋建筑平面圖、房屋建筑立面圖、房屋建筑剖面圖。

結構測繪圖紙主要包括房屋結構平面布置圖、基礎平面布置圖、必要的節點詳圖等。
