1檢測目的、范圍和內容

　　受檢房屋為一棟四層鋼筋混凝土框架結構房屋，建于2011年。現業主在該房屋3層5~8/C~D軸置放了重型設備，為了解該房屋3層5~8/C~D軸區域樓板的質量狀況及置放重型設備后的承載狀況，對該房屋3層5~8/C~D軸區域樓板進行檢測，并根據檢測結果對受檢區域樓板承載力進行驗算。

　　本次檢測的主要內容包括：

　�。�1）房屋建筑、結構概況調查；

　�。�2）受檢樓板區域使用情況調查；

　�。�3）受檢樓板區域建筑、結構圖紙測繪；

　�。�4）受檢樓板區域結構損傷狀況檢測；

　�。�5）受檢樓板材料強度檢測；

　�。�6）受檢區域樓板撓度檢測；

　�。�7）受檢樓板承載力驗算；

　�。�8）檢測評定結論及處理建議。

　　2檢查及分析結果

　　2.1房屋建筑、結構概況調查

　　受檢房屋為一棟四層鋼筋混凝土框架結構房屋，建造于2011年。受檢房屋平面呈矩形，東西方向軸線總尺寸約為64.0m，南北方向軸線總尺寸約為22.5m，受檢區域?qū)痈邽?.6m。該房屋設計單位、施工單位及監理單位均不詳。房屋原設計作為實驗辦公區域使用，現在該房屋3層5~8/C~D軸部分區域置放重型設備，本次檢測面積約為180.00m2。

　　該房屋為鋼筋混凝土框架結構，東西向柱距主要為8.0m、7.5m等，南北柱距主要為7.5m等；柱截面尺寸主要為600mm×600mm，框架梁截面尺寸主要為300mm×700mm，次梁截面尺寸主要為250mm×600mm。本次受檢區域樓面均為現澆混凝土板，板厚為120mm，內部配置了單層φ8mm雙向鋼筋，鋼筋間距主要為200mm。

　2.2受檢樓板區域使用情況調查

　　受檢房屋無原始圖紙，原設計作為生物實驗辦公區域使用，現在該房屋3層5~8/C~D軸置放重型設備，房屋該區域未發生過火災等特殊情況。

　　2.3受檢樓板區域建筑、結構圖紙測繪

　　受檢房屋圖紙缺失，現場采用5m鋼卷尺、激光測距儀及游標卡尺等對受檢樓板區域的軸網、層高、建筑布局、結構布置及板配筋等進行了測繪。

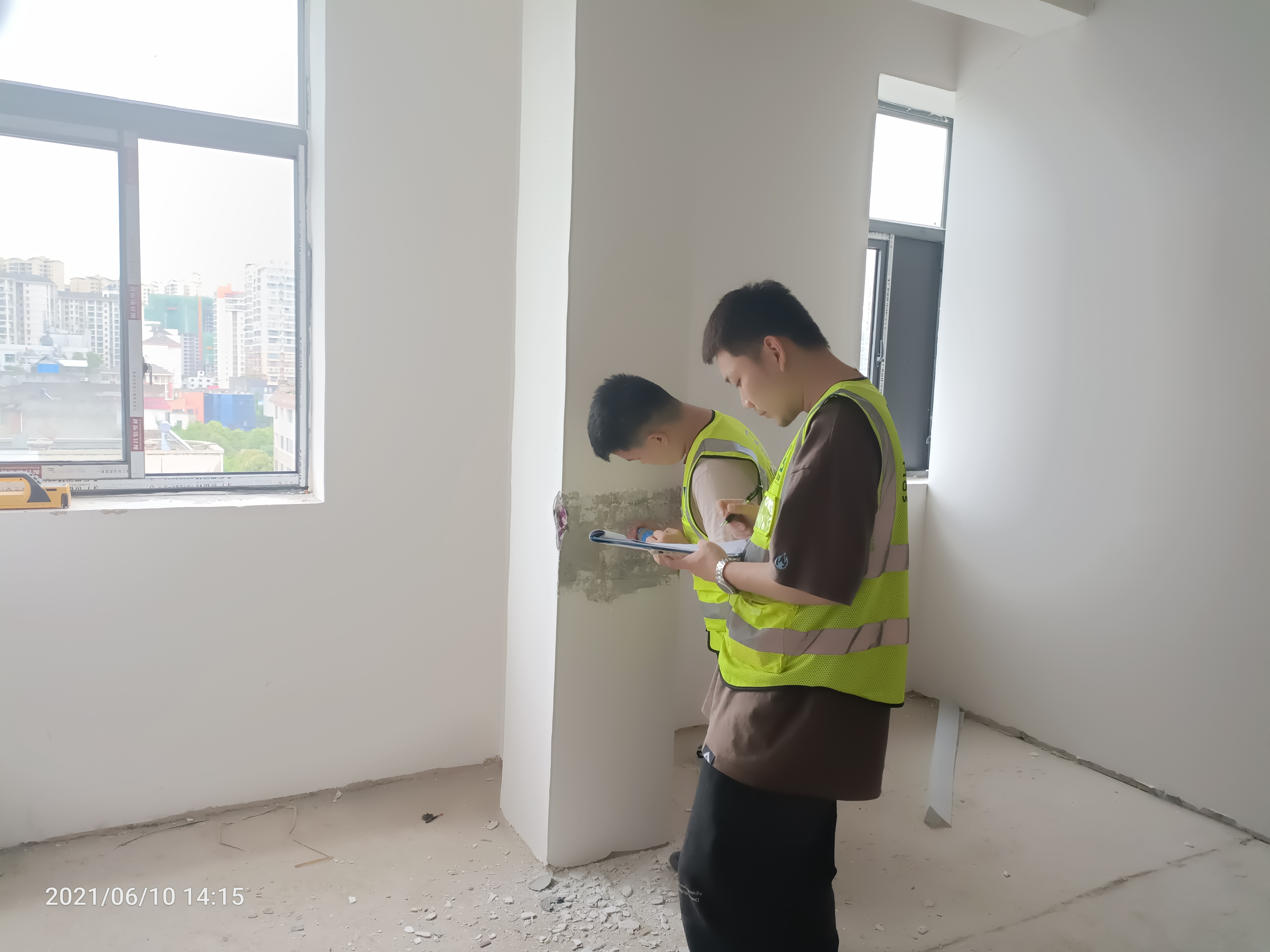

　　2.4結構損傷狀況的檢測

　　為明確受檢樓板損傷狀況，現場對受檢區域進行了損傷檢測。經檢測，現場受檢樓板區域未見明顯結構性損傷。

　　2.5結構材料強度檢測

　　現場采用酚酞試劑對受檢混凝土碳化深度進行測試，受檢混凝土碳化深度大于6.0mm。根據受檢房屋現場實際情況以及委托方要求，采用ZC3-A型混凝土回彈儀，參照《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）對該受檢區域混凝土現澆板進行強度檢測。檢測結果表明，該受檢房屋3層5~8/C~D軸現澆板混凝土強度推定值在31.4MPa~32.2MPa之間，現澆梁混凝土強度推定值在33.2MPa~34.9MPa之間，受檢區域板、梁混凝土強度推定等級均為C30。

　　2.6受檢樓板區域結構撓度檢測

　　根據受檢樓板區域現場實際情況以及委托方要求，采用全站儀，參照《建筑變形測量規范》（JGJ8-2016）及《建筑結構檢測技術標準》（GB/T50344-2004）對該受檢區域現澆板進行撓度檢測；檢測結果表明，該受檢房屋3層5~8/C~D軸現澆鋼筋混凝土樓板撓度在0.39mm~1.11mm之間，滿足《混凝土結構設計規范》（GB50010-2010（2015年版））中規范要求。
